[안테나]LTE, WiFi array 빔포밍 연구를 위한 안테나 사양



# LTE, WiFi array 빔포밍 연구를 위한 안테나 사양

동작 주파수: 2.45GHz

편파: 선형편파(수직 편파)

안테나 구조: 4x4 array antenna

안테나 크기: 350x350x2.4[mm]

안테나 종류: 광각 안테나 사용

SWR(Standing Wave Ratio): 1.8U

설계 Beamwidth for E-plane: 150

측정 Beamwidth for E-plane: 144.8



# 빔 패턴 대칭

- 빨간 네모박스 보면, 직사각형이 위&아래로 달려있음.

- 위, 아래로 2개 있어야 빔패턴 좌우가 대칭적으로 발생한다고 함.



# 안테나 제작시 검수 방법

 1) 일반 회사에서 측정

 2) 인증기관에서 측정(추가 비용 발생, 챔버 측정 certificate 받을 수 있음)



# 방사 패턴(Radiation pattern)

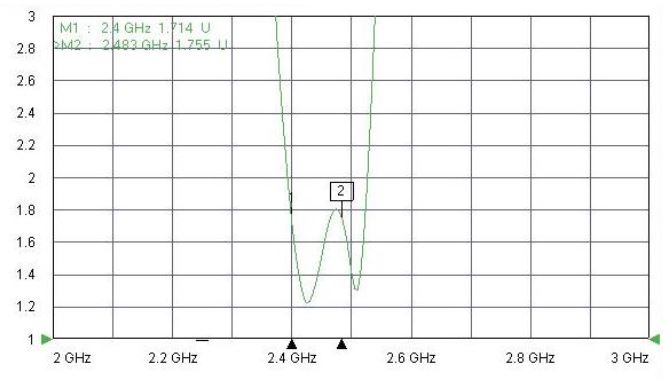

# SWR 특성
