[안테나] 전력분배기

# 연구 목적

  LTE, Wi-Fi 빔포밍 알고리즘 개발



# 전력 분배기 용도

  Phase compensation용 USRP 와 Tx USRP 연결



# 전력 분배기 선정시 고려사항

  1. Phase unbalance: 2도 이하

  2. amplitude unbalance: 0.05dB 이하

  3. 16way or 8way 2EA or 4way 5EA



# 전력 분배기 제조사

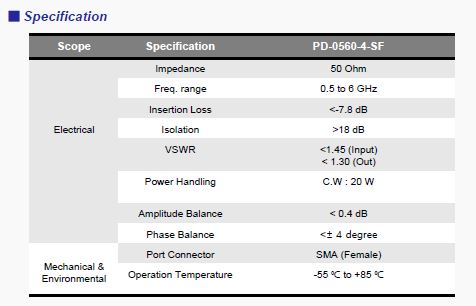

 1. 위드웨이브

  : RF몰 통해 구입, 국내 제조라 1 주 내 수령 가능.

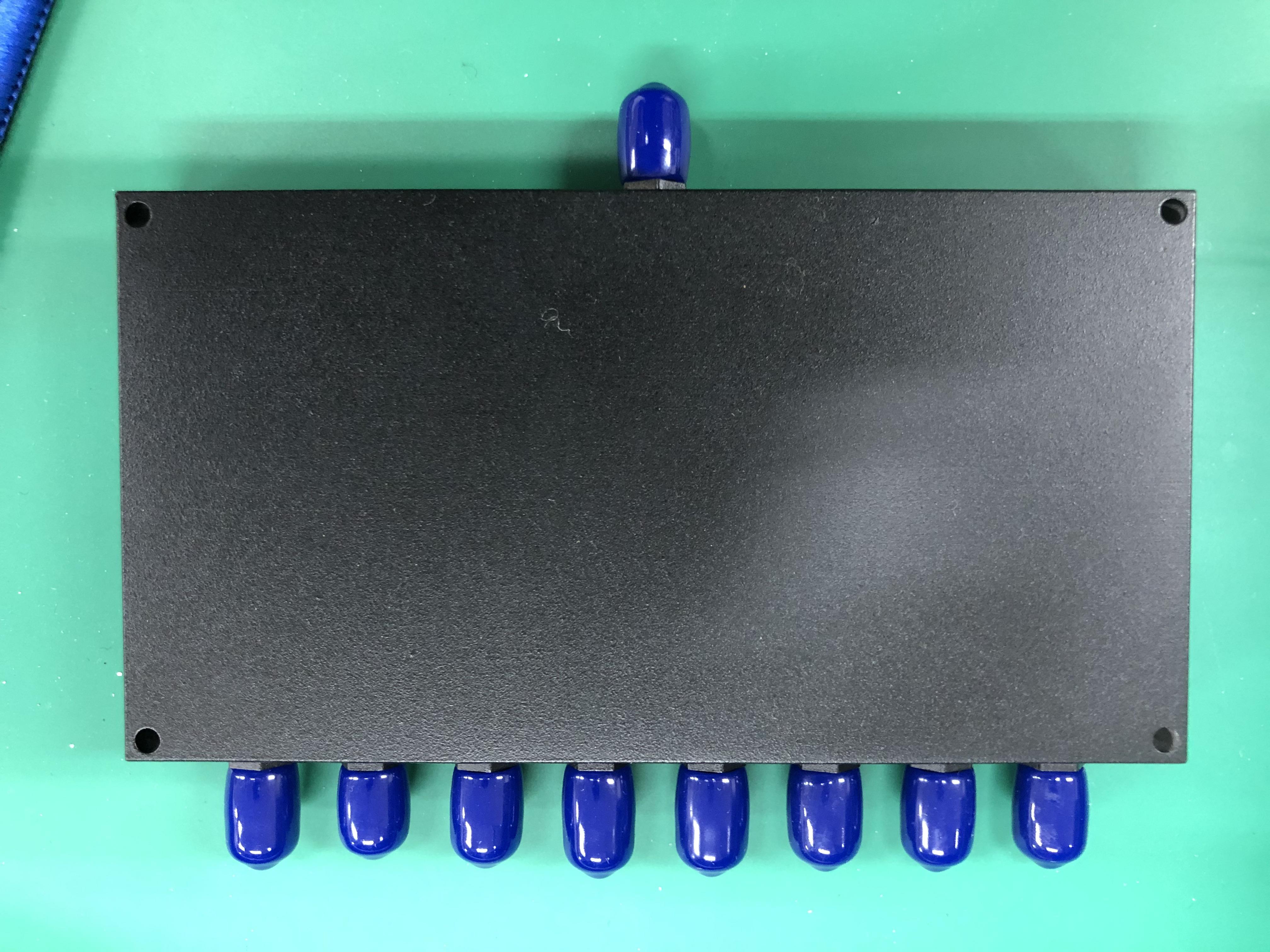

  : 8way 전력분배기(PD1030-8-SF) 2EA 구매 완료(mini circuit  제품 오기 전까지 사용예정)









 2. mini circuit

  : 해외 제품이라 mouser 통해서 구입.

  : 구입하려는 8way 전력분배기(ZN8PD-642W+)가 mouser 미등록 상품이라 mouser에서 등록 진행요청했으나,

    최소구매개수가 10EA인 상황이라, 구매 포기.

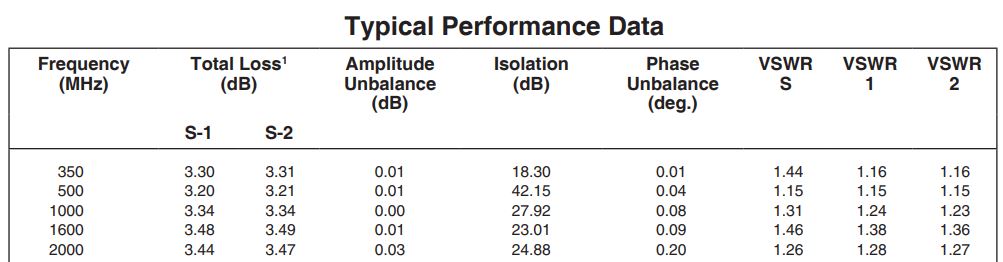

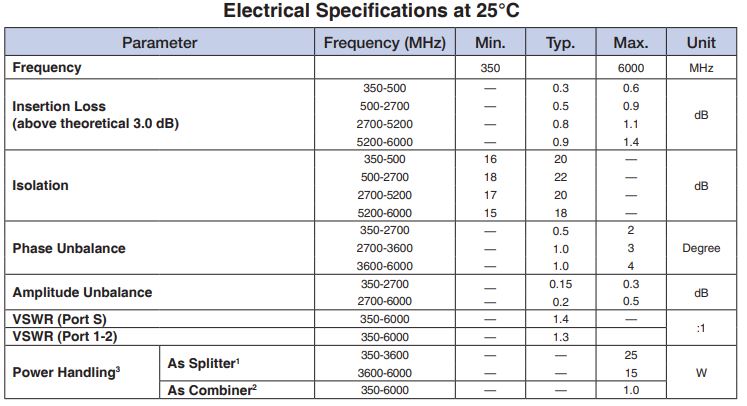

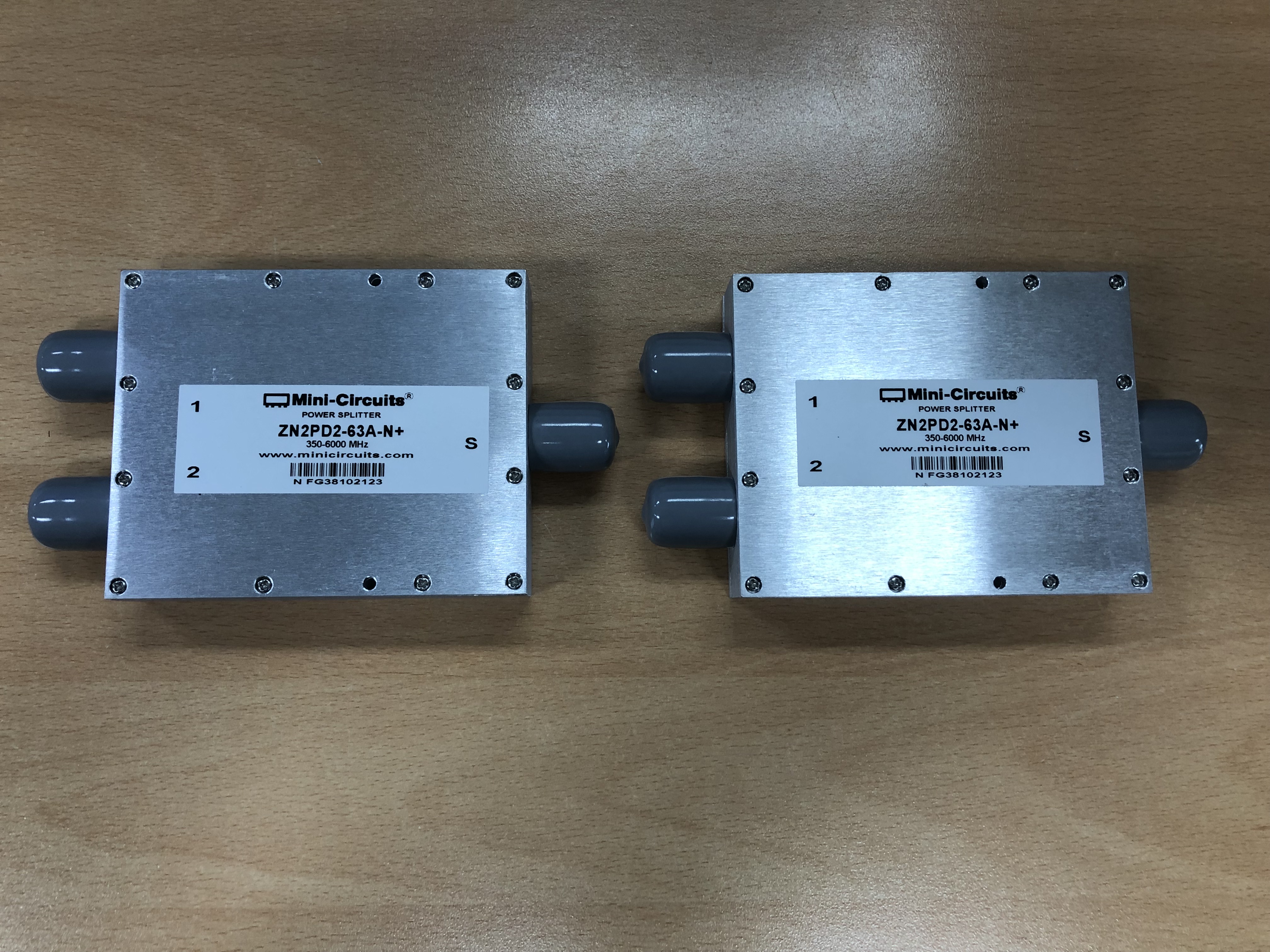

  : 2way 전력분배기(ZN2PD2-63A-N+) 2EA 구매 완료

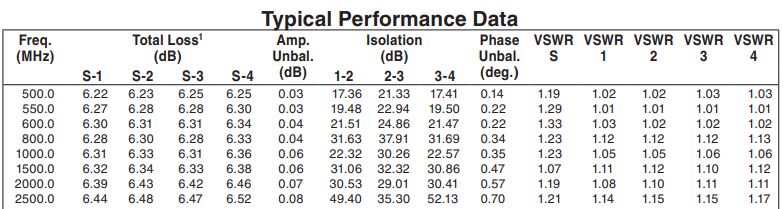

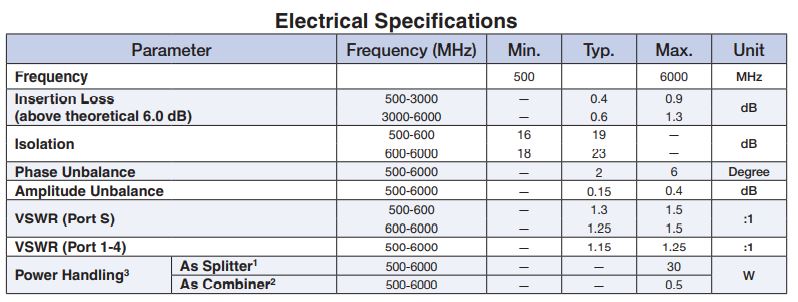

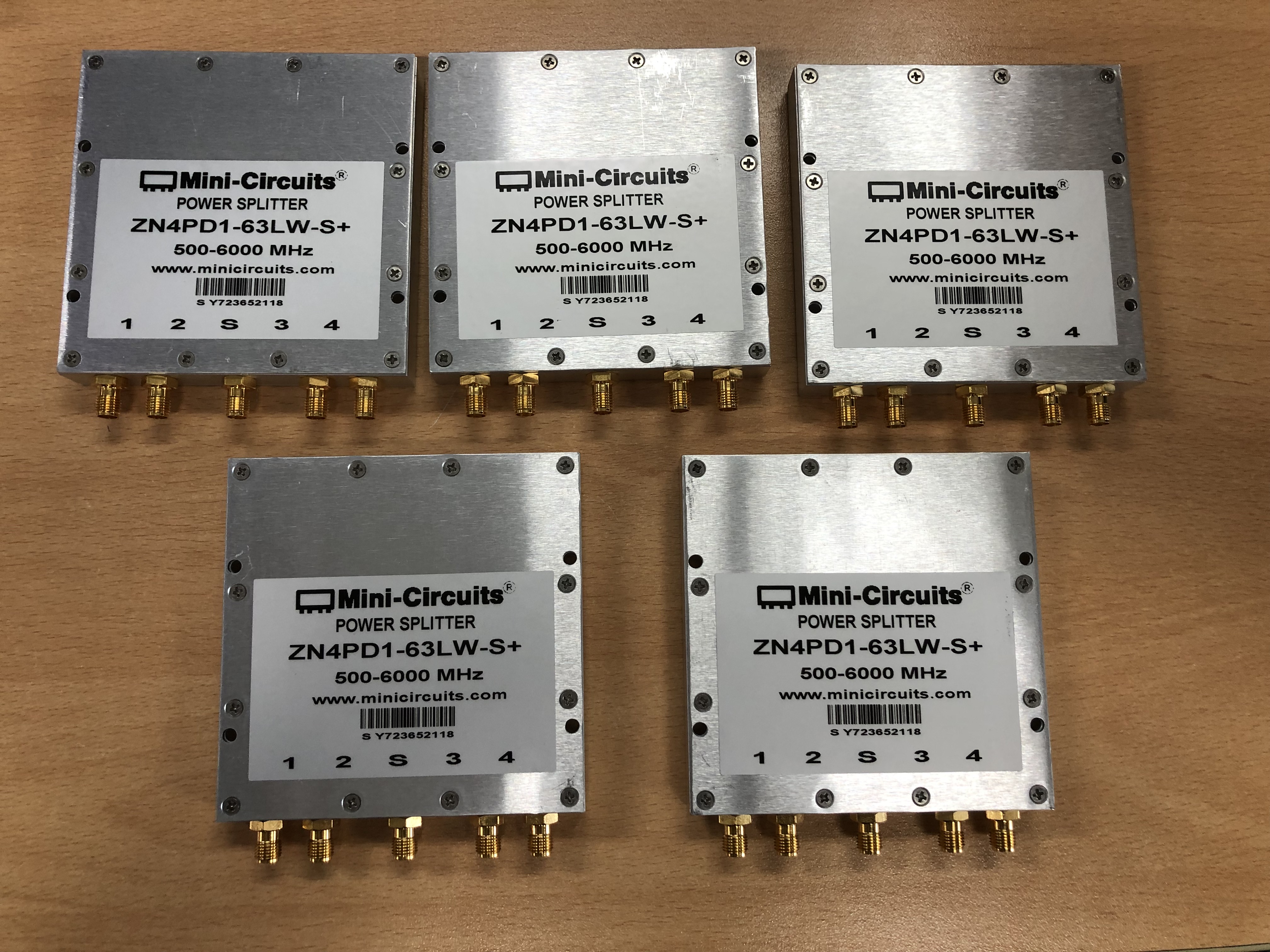

  : 4way 전력분배기(ZN4PD1-63LW-S+) 5EA 구매 완료
